2022年第4工場がスタート

2022年10月17日より第四工場が生産業務を開始いたしました。
ますますのサービス向上と充実に努めて参りますので、
今後ともご厚情を賜りますようお願い申し上げます。

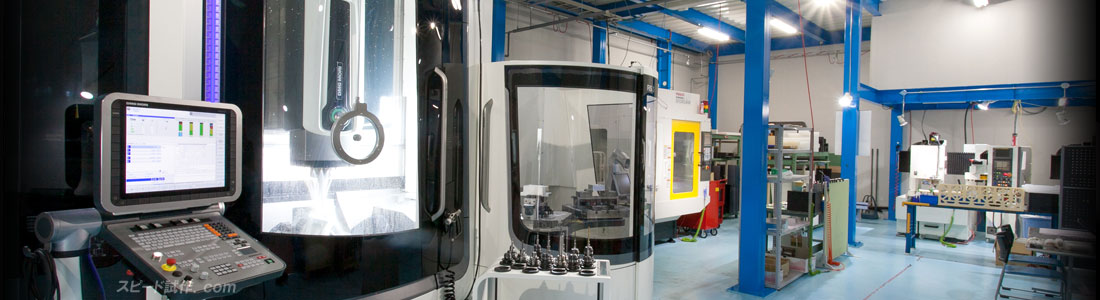

切削加工設備

機械名 加工可能サイズ 台数 備考
マシニングセンター 600*600 8
マシニングセンター大型 600*1000 12
MaZak社マシニングセンター (パレットチェンジャー付き) φ700 1
MaZak社5軸マシニングセンター φ500 1
MaZak社マシニングセンター 530*1050 1
DMG社5軸マシニングセンター φ500 1
DMG社5軸マシニングセンター (パレットチェンジャー付き) φ650 2
ファナック製ロボドリル (5軸仕様) φ120 1
ロボドリル 400*700 10
複合旋盤 φ160まで加工可能 1
ブラスト機 400*500 1
彫刻機 3
顕微鏡 1
3D-CAD 3
3D-CAD/CAM 18
5D-CAD/CAM 2
フライス機 1
ボール盤 2
昇降盤 2
注型機 1
恒温機 4
三次元測定機 2
三次元画像測定機 3
3Dスキャナー 1




検査設備

CAD/CAM 3次元ハイスペックビューワ 3D Tascal X
CNC画像測定機 クイックビジョン 測定範囲 (X)400×(Y)400×(Z)200
(400×400×168:対物レンズ
Z-objective1×使用時)
最小表示量 0.1μm
画像測定精度 E1X.E1Y(2+3L/1000)μm
E1Z  (3+5L/1000)μm
E2  (2.5+4L/1000)μm
精度保証光学条件
対物レンズZ-objective1.5x
ズーム倍率5.25x
CNC三次元測定機 測定範囲 (X)700mm×(Y)700mm×(Z)600mm
最小表示量 0.0001mm(0.1μm)
案内方式 各軸エアベアリング
駆動速度 各軸8〜300mm/s2
最大合成加速度2039mm/s2
測定物 最大高さ 800mm
最大質量 800kg
空気使用条件 使用空気圧 0.4MPa
空気消費量 60L/min
(標準状態において)
空気源としては120L/min
ハンディプローブ 三次元測定機 カメラ 映像素子 400万画素
CMOSイメージセンサ
受光中心波長 近赤外光
測定範囲 距離 1μm 角度 0.0001度
測定精度 繰り返し精度
ステージロック時 ±3μm
ステージアンロック時 -
指示誤差
ステージロック時 ±8μm
ステージアンロック時 -
3Dスキャナ型 三次元測定機 測定範囲(mm) 低倍 φ300mm×H200mm
高倍 φ70mm×H50mm
表示分解能 0.1μm
繰り返し精度 2μm
測定精度 ±10μm
マニュアル三次元測定機 測定範囲 (X)500×(Y)700×(Z)400
最小表示 0.5μm
指示誤差 3.5+4.0L/1000μm
プロービング誤差 4.0μ
測定方式 リニアエンコーダ
各軸の微動 全範囲連続微動
各軸のクランプ方式 ワンタッチ式集中エラクランプ
デジマチックデプスゲージ 測定範囲(mm) 300
器差 ±0.03
繰り返し精度 0.01
測定範囲(mm) 200
器差 ±0.02
繰り返し精度 0.01
ハイトゲージ 測定範囲(mm) 300
器差 ±0.02
繰り返し精度 0.01
各種ねじゲージ M2〜測定範囲(mm) 最高測定能力(mm)
デジマチックキャリパーノギス 200 0.001
300 0.001
600 0.001
デジマチックマイクロメーター 25 0.001
50 0.001
デジタルポイントマイクロメーター 25 0.001
キャリパー型内側マイクロメーター 30 0.001
デジマチックインジケーター 25 0.001
ダイヤルゲージ テストインジケーター 300 --------
ピンゲージ 0.5〜1.00 1.00〜20.00 その他各種 0.01単位 0.01単位
セラミックブロックゲージ スチールブロックゲージ 32個組 0.005
